FST空氣管道系統隨時隨地從產氣端輸送高質量的空氣到使用端,保證下游設備及生產工藝的連續性和穩定性
,同時防腐蝕、免泄露等特性。長時間運行,杜絕了空氣輸送過程中的泄露,有效的防止了能量損耗。型號:DN20-DN200
耐壓:13bar
材質:全系列鋁合金管道
適用行業:泛應用于航天、汽車、機械、電子、煙草、醫藥、食品、家電、家具、包裝印刷等諸多行業, 具有節能環保、安裝快捷、堅固耐用等特性。

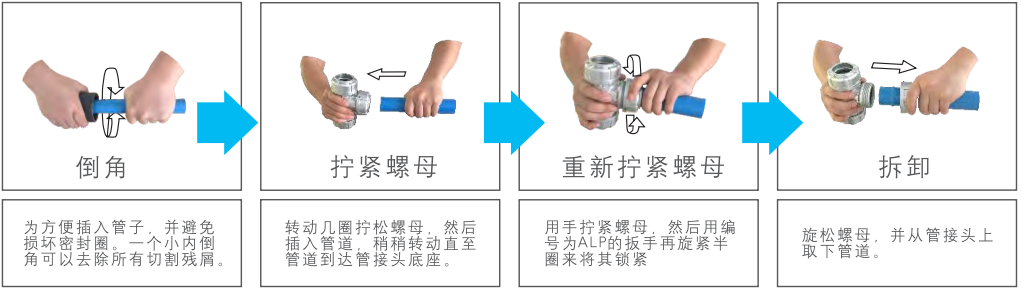

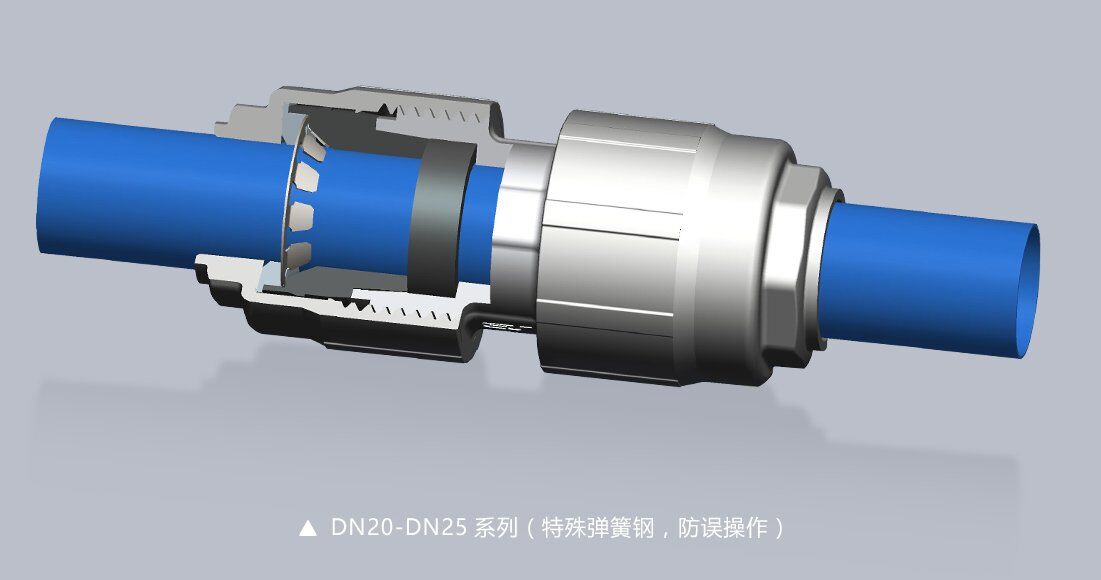

卡套接頭的工作原理是將鋼管插入卡套內
在廣東某大型汽車制造廠
,我們在與現場管理工程師的交流中,據反應,該廠項目剛開工時,整個工廠的空壓機負荷 為70%左右,5年過去,車間內的生產設備幾乎沒有變化,也基本沒新增用氣點,但是空壓機已經在滿負荷運轉,且用氣 點的表壓力初始的7bar降低到6bar。經過我們與客戶的共同研討及分析,原因就在于客戶所采用的空壓輸送系統為碳鋼管路

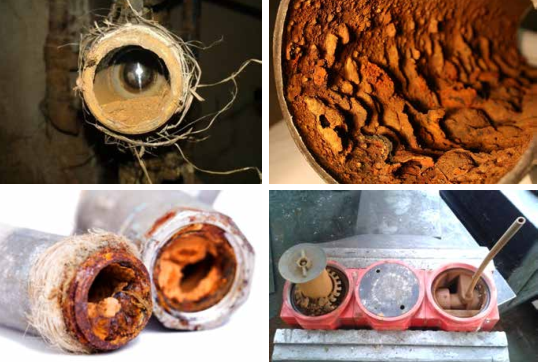

,常規的后處理設備并不能 完全除濕,導致管道銹蝕嚴重,銹蝕的雜質不僅對三聯件的過濾部件造成堵塞產生壓損這樣的情況在我們很多的客戶都有發生
福斯特超級管道為您提供了全新的選擇
鋁合金管采用更耐用的材料:鋁合金
鋁合金管道與傳統管道的對比 | |
---|---|
鋁合金管道 | 傳統的管道 |
光滑的表面 | 粗糙的表面 |
低摩擦系數,空氣流動暢通無阻 | 摩擦系數是鋁管的數倍(空氣受阻 ,由于腐蝕 , 隨著時間的推移,摩擦阻力系數成倍增加) |
低起始壓降 例如:一個空氣輸送管路系統 ,設計流量6m3/min, 400m長的管路,管直徑2",氣源7bar壓力 ,壓降為0.2bar |
高起始壓降 例如:一個空氣輸送管路系統 ,設計流量6m3/min, 400m長的管路,管直徑2",氣源7bar壓力,壓降為0.37bar |
達到相同的氣壓,空壓機端需要更低的加載壓力, 能耗更少 | 達到相同的氣壓,空壓機端需要更高的加載壓力, 能耗更多 |
壓縮空氣采用藍色鋁管,惰性氣體輸送采用綠管易于辨識 | 需要后期額外涂色,增加成本投入 |
1十年質保,免費提供各種易損密封元件
。2節能,終如一的高質量內部表面
3完全的可適應性,組件可任意拆卸、任意擴充組件可重復使用
4兼容性,通用于各品牌空壓機和后處理設備以及氣動配套元件。
5適用各種惡劣環境,抵抗性針對如下環境:摩蝕
6安全,堅固耐用
7操作便捷省時,管路和接頭無需另外處理
碳鋼管道 | 焊接不銹鋼管道 | 全性能管道 | |
安裝時間 | 慢 | 慢 | 快(不需要焊接,比傳統管路快85%以上) |
改動難易 | 難 | 難 | 容易(安裝快捷) |
改動時間 | 長 | 長 | 短(增加一個用氣支管可在10分鐘內完成) |
內部粗糙 | 1.9微米 | 1微米 | 0.2-0.4微米(擠壓成型 ,內壁光滑) |
壓力損失 | 大 | 較大 | 小(粗糙度低 ,壓力損失?div id="m50uktp" class="box-center"> 。?/td>
|
泄露情況 | 5%-20% | 0% | 0%(O型密封圈) |
長時間使用后腐蝕情況 | 嚴重 | 少 | 內壁陽極氧化處理 |
對壓縮空氣的品質影響 | 嚴重 | 較大 | 無(絕不損害用氣設備) |
對初次投資費用 | 低 | 較高 | 較高 |
運行費用 | 很高 | 高 | 低 |
福斯特部分知名合作伙伴名單 | |||
---|---|---|---|
行業 | 客戶名稱 | ||
電子制造業 | 立訊精密工業股份有限公司 | 華為數字技術(蘇州) 有限公司 | 愛普科斯電阻電容(珠海)有限公司 |
食品制造業 | 湖南皇爺食品有限公司 | 湘潭小龍王檳榔 | 金田麥國際食品有限公司 |
機械制造業 | 瑪頓重工(太倉) 有限公司 | 美國奧的斯電梯(中國)有限公司 | 庫卡機器人(上海)有限公司 |
紡織印染業 | 多喜愛家紡股份有限公司 | 中紡金旭紡織有限公司 | 湖北省江漢棉紡織廠 |
家具制造業 | 韓居麗格家具有限公司 | 廣州好萊客家具有限公司 | 廣東碧桂園家居有限公司 |
醫藥制造業 | 浙江華海藥業股份有限公司 | 杭州馬斯汀醫療器材股份有限公司 | 廣東君悅營養醫學有限公司 |
軍工制造業 | 中航工業西安飛機工業(集團)有限責任公司 | 中航工業蘭州飛行控制股份有限公司 | 四川通安天府航空實業有限公司 |
LED光電制造業 | 廣州鴻利光電股份有限公司 | 東莞市恒潤光電科技有限公司 | 深圳萬潤科技股份有限公司 |
汽車整車及零部件制造業 | 中集車輛(集團)有限公司 | 重慶藍黛動力傳動機械股份有限公司 | 成都地鐵3號線 |

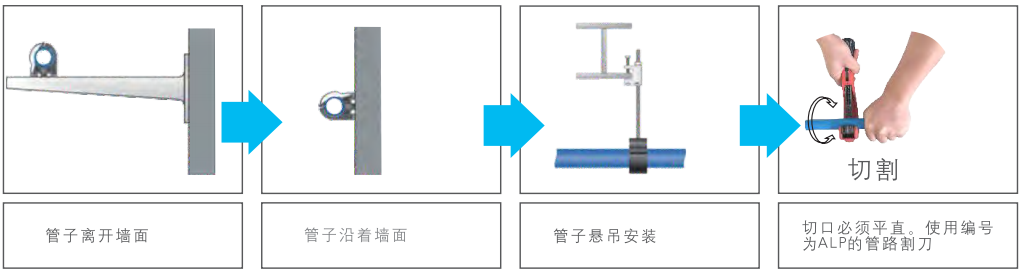

1快速簡易的安裝方式得益于FST的產品安裝設計
2快速安裝
3無需深入培訓
4所有管件及接頭可靈活調整
5可隨時加裝分流裝置及支線管路

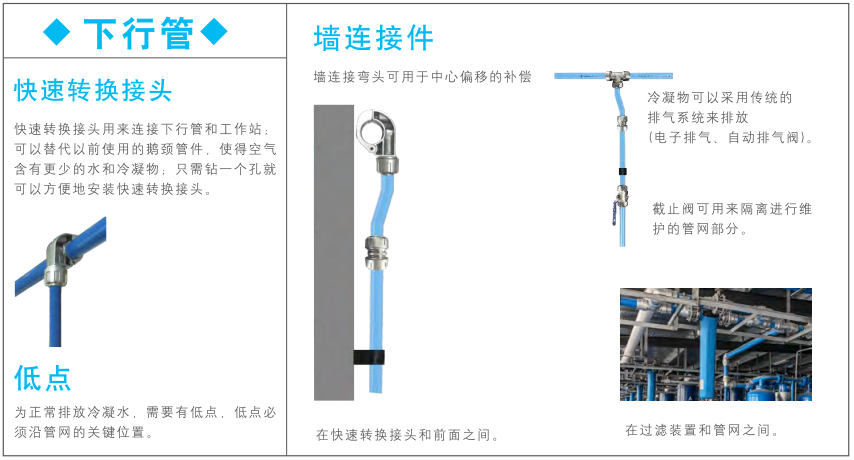

6下降側面的連接設計, 有效的消除了管路冷凝水污染的現象
1FST超級管道系統以綠色、環保的設計理念和美觀的外觀設計
,創新的材料搭配2FST超級管道具有耐腐蝕、抗機械振動
*根據需要流量及壓力的數值
*下表中設定的壓力為8bar,壓降為0.5bar的閉合環形管路系統
q= πr^2*V*{P* 10+1)* (T+20) / (T+t)
q:管道流量(m/min)
r:氣體通過的管道半徑
V :管道流速(m/s)
p:氣體通過截面積處的壓力(MPa)
T :絕對溫度:273.15("C)
t:氣體通過截面積處的實際溫度(C)
△p = 450q'"*L/(d°p)
△p-- -壓力降(bar )
q --容積流量(L/s)
L -一管道長度
d --管道內徑
p --排氣壓力(絕壓) (bar)
流量 | 長度 | 空壓機 | |||||||||
m³/min | 50m | 100m | 150m | 300m | 500m | 750m | 1000m | 1300m | 1600m | 2000m | KW |
0.17 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 1 |
0.50 | 20 | 20 | 20 | 20 | 20 | 25 | 25 | 25 | 25 | 32 | 3 |
0.83 | 20 | 20 | 20 | 20 | 25 | 25 | 32 | 32 | 32 | 32 | 5.5 |
1.17 | 20 | 20 | 25 | 25 | 32 | 32 | 32 | 32 | 40 | 40 | 7.5 |
1.67 | 20 | 25 | 25 | 32 | 32 | 32 | 40 | 40 | 40 | 40 | 11 |
2.50 | 25 | 32 | 32 | 32 | 40 | 40 | 40 | 50 | 50 | 50 | 15 |
4.17 | 32 | 32 | 40 | 40 | 50 | 50 | 50 | 50 | 63 | 63 | 25 |
5.83 | 32 | 40 | 40 | 50 | 50 | 50 | 63 | 63 | 63 | 63 | 30 |
8.33 | 40 | 40 | 50 | 50 | 63 | 63 | 63 | 63 | 80 | 80 | 45 |
12.50 | 40 | 50 | 50 | 63 | 63 | 80 | 80 | 80 | 80 | 80 | 75 |
16.67 | 50 | 50 | 63 | 63 | 80 | 80 | 80 | 80 | 100 | 100 | 90 |
20.83 | 50 | 63 | 63 | 80 | 80 | 80 | 100 | 100 | 100 | 100 | 110 |
25.00 | 50 | 63 | 63 | 80 | 80 | 100 | 100 | 100 | 100 | 125 | 132 |
29.17 | 63 | 63 | 80 | 80 | 100 | 100 | 100 | 100 | 125 | 125 | 160 |
33.33 | 63 | 63 | 80 | 80 | 100 | 100 | 100 | 125 | 125 | 125 | 200 |
41.67 | 63 | 80 | 80 | 100 | 100 | 100 | 125 | 125 | 125 | 125 | 250 |
50.00 | 63 | 80 | 80 | 100 | 100 | 125 | 125 | 125 | 125 | 125 | 315 |
58.33 | 80 | 80 | 100 | 100 | 125 | 125 | 125 | 125 | 125 | 150 | 355 |
66.67 | 80 | 80 | 100 | 100 | 125 | 125 | 125 | 125 | 150 | 150 | 400 |
75.00 | 80 | 100 | 100 | 125 | 125 | 125 | 125 | 150 | 150 | 200 | 450 |
83.33 | 80 | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 200 | 200 | 500 |
91.67 | 80 | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 200 | 200 | 550 |
100.00 | 100 | 100 | 100 | 125 | 125 | 150 | 150 | 200 | 200 | 200 | 600 |
108.33 | 100 | 100 | 125 | 125 | 125 | 150 | 200 | 200 | 200 | 200 | 650 |
120.00 | 100 | 100 | 125 | 125 | 150 | 150 | 200 | 200 | 200 | 200 | 700 |
133.33 | 100 | 125 | 125 | 125 | 150 | 200 | 200 | 200 | 200 | 200 | 800 |
141.67 | 100 | 125 | 125 | 125 | 150 | 200 | 200 | 200 | 200 | 200 | 850 |
舉例: ◇主管網系統長度為500米的環形管路; ◇壓縮機功率為132Kw;
◇要求流量: 25m*/min; ◇工作壓力為: 8bar:
◇最適合的FSTpipe管徑為主管路至環形管路部分選用DN80管;
*您可聯系我司技術工程人員為您的管路系統選擇合適的管徑,并提供相應的優化

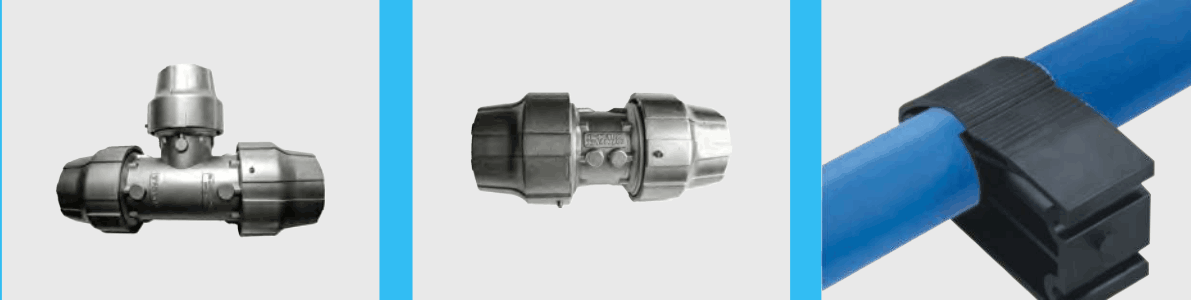

管道系列 | De20 | De25 | De32 | De40 | De50 | De63 | De80 | De100 | De125 | De150 | De200 |
剛性鋁合金管(3米/6米) | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |

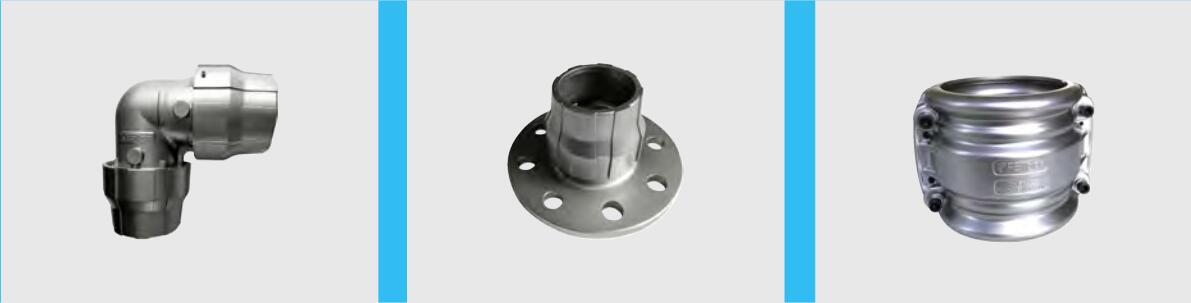

管道組件 | De20 3/4" | De25 1" | De32 1 1/4" | De40 1 1/2" | De50 2" | De63 2 1/2" | De80 3" | De100 4" | De125 5" | De150 6" | De200 8" |
等徑對接 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
異徑對接 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
90°彎頭 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
等徑三通 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
異徑三通 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
快速轉換接頭 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
內螺紋快速轉換接頭 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
直接閥門 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
堵頭 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
鋁制法蘭 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
